塑胶跑道基础施工方案

塑胶跑道材料由聚氨酯预聚体、混合聚醚、废轮胎橡胶、EPDM橡胶粒或PU颗粒、颜料、助剂、填料组成。塑胶跑道具有平整度好、抗压强度高、硬度弹性适当、物理性能稳定的特性，有利于运动员速度和技术的发挥，有效地提高运动成绩，降低摔伤率。塑胶跑道是由聚氨酯橡胶等材料组成的，具有一定的弹性和色彩，具有一定的抗紫外线能力和耐老化力是国际上公认的最佳全天候室外运动场地坪材料。

聚氨酯塑胶跑道属于浇注型聚氨酯弹性体的一种，由于其具有高弹性和高耐磨性，越来越多地应用于铺设各种体育运动场地，是目前国际上公认的运动场地的铺装材料之一。塑胶跑道始于20世纪60年代美国3M公司用聚氨酯材料铺设的塑胶赛马跑道。塑胶跑道与煤渣、沙石场地相比，具有弹性好，吸震性能好，耐磨和抗老化等优点，不污染环境，易于清洁和维护管理。自第19届奥运会之后，历届奥林匹克运动会的田径赛场主跑道与辅助区均采用塑胶铺装，塑胶跑道已被国际公认为最佳比赛跑道。塑胶跑道从下到上一般分为基础层和胶面层，一般胶面层由弹性高分子材料构成，胶面可以是有橡胶颗粒或无颗粒的塑胶跑道。胶面层主要由聚氨酯材料组成的称为聚氨酯塑胶跑道，按原料组分可分为单组份塑胶跑道、双组份塑胶跑道；按胶面层构造可分为全塑型(聚氨酯胶面层全部采用聚氨酯材料或橡胶粒)、复合型(又称透气型，胶面层为双层结构) 、混合型(由PU 胶粒或橡胶胶粒混合后固化成型)。塑胶跑道有采用浇注方法钟铺设常规跑道，还有携带方便可用于多种场合折叠成卷的橡胶板形式的便携式跑道。随着人们环保意识的提高和国内市场的需求，聚氨酯塑胶跑道将向环保、低毒、无害、低成本、高性能等方向发展。

塑胶跑道/硅PU/硅PU球场/丙烯酸球场/EPDM球场/人造草/聚氨酯/PVC

主要生产材料有硅PU材料、塑胶跑道材料、聚氨酯胶粘剂、防水材、铺地材、填缝材等制品。

主要从事项目有塑胶跑道、篮球场、网球场、羽毛球场、人造草坪、幼儿园橡胶安全垫等。

透气型塑胶跑道面层（13㎜）施工方案

1、清理、补平

⑴、将基础表面清洗、清扫干净，并检测平整度。

⑵、对平整度较差地方（误差＞3mm），用胶粒（掺胶水混合）进行局部补平。

2、摊铺橡胶粒层

⑴、将塑胶摊铺机驶入已定好位的摊铺场地内，就位并调整好摊铺厚度（

摊铺厚度为9-10mm）；

⑵、将单组份专用胶水和橡胶颗粒分别装入塑胶搅拌机内（胶水：胶粒=1：8），接通电源，搅拌2-3分钟，使胶水与胶粒彻底混和均匀，即每粒胶粒都应被胶水包裹。

⑶、将已搅拌均匀的胶粒推至塑胶摊铺机前，倒入已调整好铺设厚度摊铺机前区域内，用专业刮耙拉平刮匀，启动摊铺机进行铺设。

⑷、摊铺机的摊铺幅宽为2.5米，摊铺速度为2—3米/分，边摊铺边用专用铝金刮尺，压板及油灰刀修平、修齐，使之符合设计要求及施工规范要求。

⑸、全部摊铺完毕凝结后，用水准仪及水平尺检测平整度，超出规范要求的做好标志，用圆盘砂磨机及袋式打磨机进行打磨修平，并复核，直至符合要求为止。

3、环保型抗老化、耐磨、防紫外线面胶层（厚度为3-4mm）

⑴、用高性能防潮高压喷涂机进行抗老化、耐磨、防紫外线面层施工。

⑵、将本公司生产的跑道专用环保型面浆（面料：小颗粒：胶粉：催化剂）将各组份材料称量准确并搅拌均匀，装入高压喷涂机内，然后均匀地喷涂在胶粒层面上。

4、标志线测画

胶面铺装完成后，全场清洁干净后，既可开始划线，其步聚如下：

⑴、首先复检七个基本桩点，并对误差做调校确认后，按照国际田联的标准进行测量，画出各种标志线，以此为基准，用钢尺把分道线分好，用大头针定点，再用具有一定纫性的线将各点纵横相连。

⑵、将线槽基准线与定位线对齐，将线漆调好后即可开始喷分道线，注意线槽底面一定要与道面紧密地贴合防止虚边。

⑶、将各项目的起点、终点线等列表，并根据不同项目标志线颜色不同，做好标志，用经纬仪标定于各自的位置上，所有标志物标志完，检查无漏露，用经纬仪复核一遍确认后，用钢尺采用放射线丈量法再次检查确认后，再根据不同项目用不同颜色线漆涂上述各点位线。

⑷、喷漆时，要反复检查喷线木盒的宽度是否符合田联的规定，如不符合应及时调整。

⑸、喷漆操作人员应掌握好喷枪的距离（离塑胶面）和角度，以使线条美观、色泽均匀。

塑胶跑道知识大全

01

塑胶跑道简介

塑胶跑道又称全天候田径运动跑道，它由聚氨酯预聚体、混合聚醚、废轮胎橡胶、EPDM橡胶粒或PU颗粒、颜料、助剂、填料组成。塑胶跑道具有平整度好、抗压强度高、硬度弹性适当、物理性能稳定的特性，有利于运动员速度和技术的发挥，有效地提高运动成绩，降低摔伤率。塑胶跑道是由聚氨酯橡胶等材料组成的，具有一定的弹性和色彩，具有一定的抗紫外线能力和耐老化力是国际上公认的最佳全天候室外运动场地坪材料。

02

塑胶跑道建造标准

1.标准跑道全长为400米，应由两个平行的直道和两个半径相等的弯道组成。除草地跑道外，跑道内侧应用适宜材料制成的突沿加以分界。突沿高约5厘米，宽至少5厘米。

2.应在跑道内突沿外沿以外30厘米处测量跑道长度。如无突沿应在标志线外沿以外20厘米处进行测量。注：《国际田联的田径场地设施手册》含有全部有关跑道结构、设计、标记的技术信息。本规则给出了应该遵循的基本原则。

3.400米及400米以下各项径赛，每名运动员应占有一条分道，分道宽最小为1.22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。应按上述第2款的规定测量第一分道的长度，其他分道的长度应在内侧分道线外沿以外20厘米处进行测量。

注：分道宽应包括右侧分道线

塑胶跑道施工在沥青或水泥基础上，基础做法与道路施工大致相同。基础表面平整度要求较高，以保证塑胶面层厚度一致，弹性均匀，对基础的质量要求如下：

坡度：横向<1%(弯道8‰、直道5‰、半圆区5‰)，纵向<1‰，跳高区<0.4%，表面应平坦光滑、排水畅通。

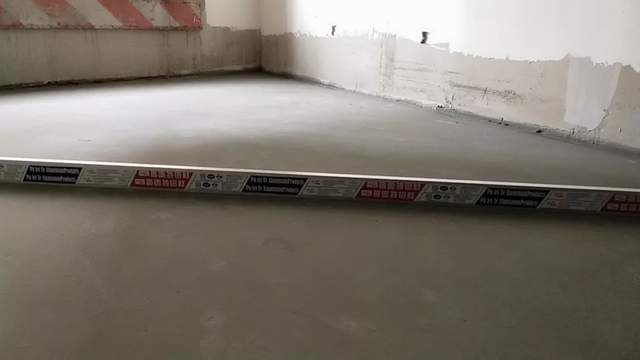

平整度：平整度合格率在95%以上，3米直尺误差3mm。

定位：为准确施工及画线需要，应用牢固鲜明标志物标出跑道场地的四个半圆切线点和两个圆心。

排水：排水系统在大雨后二小时必需排出积水。在冰冻地区，沥青层与碎石层之间最好加一层土工布缓冲层。沿排水沟槽的基础应做特殊防水处理。

强度和稳定性：基础应具有一定的强度和稳定性，表面均匀坚实、无裂缝，无烂边，接缝平直光滑。垫层压实，密实度大于95%，在中型碾压机压过后，无显著轮迹、浮土松散、波浪等现象。

03

塑胶跑道特点

色彩：专用聚氨酯颗粒，表面颜色柔和，颗粒状表层，防止耀眼刺眼阳光的反射，美观耐久，并可采用多色彩搭配。

经济：维护便利，节省治理用度。

安全性：可防止跌倒所发生的运动伤害。

粘接性：特殊施工处理，粘接力强，可按捺水分上升，无气泡，剥离等现象。

平坦性：施工使用自流平材料，表面平坦，能符合特别平坦的比赛场地要求。

耐冲击力：具有强韧的弹性层及缓冲层，可吸收强劲的冲击，表面不会受损。

抗钉力：在受力最大使用最频繁的百米起跑点，也不会受到钉鞋或起跑架破坏。

耐磨缩性：不会由于田径器材的重压而无法恢复弹性。

耐磨性：耐磨耗性小于2.5%，满足各级学校长时间，高使用频率的需求。

冲击力吸收：适度吸收脚步冲击力，减少运动伤害，长期训练及比赛均相宜。

04

塑胶跑道基础价格估算

水泥基础造价120元左右（沥青基础要贵一些大约200左右），水泥混凝土基础C20厚度15厘米，基础依次为原土夯实-三七灰土20厘米-碎石稳定层15厘米-C20砼；沥青混凝土基础7-10厘米AC-8，AC-10沥青骨料，基础依次为原土夯实-三七灰土20厘米-无机料稳定层15厘米-沥青混凝土。

05

塑胶跑道维护管理

1、塑胶跑道铺设完工后，须要颐养7－10天后能够使用。

2、塑胶跑道在具有肯定排水设备的条件下，适应全天候运用。塑胶跑道作为运动练习、竞赛和学生静止及健身锤炼之用，不适作其它用处；

3、防止有害物资的净化，常常维持干净，防止猛烈的机械冲击与磨擦，跑道上不准车辆行驶，堆压重物和犀利之物等（规范跑鞋除外）。运动必须穿专门的钉子鞋，钉子长度个别不超越7毫米，跳鞋个别不超越11毫米。若钉子鞋带有较长的钉子时，则不许可在塑胶跑道上运用；

4、防止临时荷重；

5、防止烟火并隔离热源，防止接触有机溶剂、化学药品、烟蒂及其它火种、净化物等。

6、应经常用水喷淋清洗，清洗后胶面大批余水可用干布除去。沾上油污可用10%氨水或洗涤剂、洗衣粉擦洗干净。

06

塑胶跑道主要成分

塑胶跑道的主要成分是丙烯酸和高质量树脂，其材料类似于盛放食品的方便袋，符合环保型面层材料要求。塑胶跑道的原材料得到了国家塑胶行业协会的认证，对环境、人体无毒无害。且具有防紫外光、防磨损、防爆裂、抗老化、寿命长、容易保养、维修费用低等特点。

07

塑胶跑道适用范围

用于幼儿园各级各类学校及专业体育场、 田径场跑道、半圆区、辅助区，全民健身路径，室内体育馆训练跑道，游乐场道路铺面，室内外跑道、网球、篮球、排球、羽毛球、手球等场地，公园、居民小区等活动场地。

08

塑胶跑道主要分类

新国标透气型塑胶跑道材料

透气型塑胶跑道材料是由橡胶环保颗粒为底层，聚氨酯颗粒与塑胶浆为面层铺设组成的高性能塑胶结构。具有使用寿命长、综合性能适中、施工快捷等优点，它最经济、价格最低廉，而且不会有鼓泡现象发生，同时也减少了地基经费的投入。

新国标混合型塑胶跑道材料

混合型塑胶跑道材料是由全PU掺杂部分橡胶颗粒为底层，聚氨酯颗粒与塑胶浆为面层铺设组成的高性能塑胶结构。它是国际田联认可的运动场地。

新国标复合型塑胶跑道材料

复合型塑胶跑道材料施工结合了“传统式”和“透气式”跑道的工艺，兼具两者的优点。抗紫外线，有效避免运动伤害，具有强韧的弹性层及缓冲层，可抗钉鞋磨损，软硬适中，耐磨性佳，价格较低，有一定的使用局限性，性能介于混合型、透气型之间。

新国标自结纹型塑胶跑道材料

自结纹型塑胶跑道材料产品一改过去用EPDM（或PU）颗粒做为防滑面层的传统工艺，达到了不掉粒效果，满足了中国运动场地使用频率高，使用强度大的特点。

新国标预制型塑胶跑道材料

预制型塑胶跑道材料具有安全、环保、优异的耐候性，经济耐用，多色彩效果。安装便捷，只需使用我们配套提供的专用粘接剂，在少量人力和机械条件下，即可将跑道卷材铺贴在密实的基础上，安装完全跑道在24小时后即可投入正常的使用。而且具有免维护的特点。

新国标PDM塑胶跑道材料

PDM塑胶跑道材料主要由EPDM彩色胶粒层与环保橡胶底层组成，是固定式的赛场跑道材料。国际赛事标准的EPDM跑道规格是13mm(6mmEPDM彩色胶粒层，7mm橡胶层）。也可根据需求，加厚EPDM彩色胶粒层至8mm左右。全天候使用，不会因紫外线，酸雨等的污染而褪色，能长期保持其高水准的。双组份聚氨酯浆料--主要用于全塑型塑胶跑道、混合型塑胶跑道、复合型塑胶跑道 单组份聚氨酯胶水--主要用于复合型塑胶跑道、透气型塑胶跑道、EPDM塑胶跑道、 PU颗粒、EPDM颗粒、环保颗粒等

09

塑胶跑道主要材料

双组份聚氨酯浆料--主要用于全塑型塑胶跑道、混合型塑胶跑道、复合型塑胶跑道 单组份聚氨酯胶水--主要用于复合型塑胶跑道、透气型塑胶跑道、EPDM塑胶跑道、 PU颗粒、EPDM颗粒、环保颗粒等
